EMI-Absorption und magnetische Abschirmung
PRODUKTE ANSEHENWeniger EMI. Weniger Rauschen. Höhere Signalqualität.
Um effizient arbeiten zu können, sind elektrische Systeme auf eine wirksame Rauschunterdrückung angewiesen. Da die Geräte immer kleiner und kompakter gebaut werden, müssen sie in einem breiteren Spektrum elektromagnetischer Umgebungen funktionieren. EMI-Kontrolle ist eine echte Herausforderung. 3M liefert Materiallösungen, die auf jahrzehntelanger Erfahrung in der EMI-Absorption und magnetischen Abschirmung basieren.
Das bedeutet hohe magnetische Absorptionsfähigkeit, hohe Permeabilität, Optionen mit niedrigem Widerstand und mehr – für verbesserte Signalqualität bei Frequenzen von <1 MHz bis 10 GHz. Es bedeutet auch die Möglichkeit, Frequenzen für das EMI-Management zu betrachten, die Ihren spezifischen Designherausforderungen und EMV-Anforderungen entsprechen.
Vorteile
-
GeräuschunterdrückungHilft bei der Absorption von EMI-Störungen oder beeinflusst elektromagnetische (EM) Felder, um die Signalqualität für eine optimale Geräteleistung zu verbessern
-
Wahl der magnetischen Verluste und BandbreitenAbsorber sind mit verschiedenen magnetischen Verlustwerten erhältlich, um hohe Rauschpegel in Ihrem Zielfrequenzbereich zu absorbieren
-
ZuverlässigkeitGetestet für ein breites Spektrum von Anwendungen und Umgebungen
-
Frei in der FormgestaltungSchnelle und einfache Anwendung im Labor oder unter realen Bedingungen mit Lösungen zum Abziehen und Aufkleben an jedem Punkt des Designprozesses
Nahfeld-EMI-Absorber und magnetische Abschirmmaterialien von 3M
-
-
EMI-Absorber
3M Materialentwicklungen in Aktion – flexible Verbundwerkstoffe, die spezielle magnetische Partikel und einen nicht leitenden druckempfindlichen Klebstoff enthalten, um EMI über einen breiten Frequenzbereich zu absorbieren. Sehr dünne Ausführungen ermöglichen eine leichte Verarbeitbarkeit und weniger Umgestaltungen. 3M bietet auch eine Hybridversion an, die sowohl elektromagnetische Abschirmung als auch Absorption über Breitbandfrequenzen bietet.
Magnetisches Abschirmmaterial
Dünne magnetische Materialien helfen Ihnen, Komponente und Schaltkreise zu schützen und die Effizienz Ihres Systems zu verbessern. Die hohe magnetische Permeabilität und der geringe magnetische Verlust ermöglichen die Umlenkung des Flussfeldes bei Anwendungen unter 15 MHz.
-
Entdecken Sie, wie unsere breite Palette an flexiblen Verbundwerkstoffen EMI absorbieren kann, mit Vorteilen wie verbesserter Signalqualität, höherer Antennenleistung und reduzierten EMI-Interferenzen innerhalb eines Geräts. Die meisten unserer 3M Magnetabsorber sind mit druckempfindlichen Klebstoffen versehen, was die Anbringung erleichtert.
-

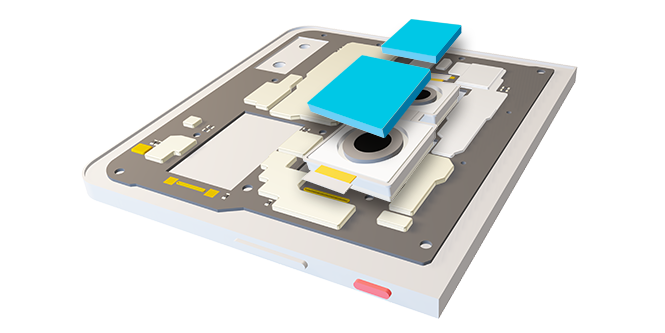

Anbringen an rauschender Komponente
Leiterbahnen auf PCB/FPC sind potenzielle Quellen für abgestrahlte EMI und können EMI-Signale zwischen aktiven Modulen übertragen. Diese EMI-Signale können durch das Anbringen von Absorbern über den betroffenen Leiterbahnen abgeschwächt werden. Ebenso sind Gehäuse, wie z. B. Abschirmdosen, potenzielle Quellen für nach außen abgestrahlte EMI-Emissionen sowie für Rauschen, das zwischen Elementen innerhalb eines Gehäuses gekoppelt wird. In diesem Fall kann die Anbringung eines dünnen magnetischen Absorbers über oder innerhalb der leitenden Abschirmung erheblich dazu beitragen, die gesamte elektromagnetische Umgebung zu verbessern und gleichzeitig Platz zu sparen.
-
Produkte im Fokus:
Für Spuren und kleine Einhausungen
-
Unter 2,5 GHz:
3M™ RF EMI Spezialabschirmfolie EM25TP -
2-7 GHz:
IN KÜRZE VERFÜGBAR: 3M™ EMI-Absorber der Serie AB3000 -
Unter 2,5 GHz und anspruchsvolle Umgebungen:
IN KÜRZE VERFÜGBAR: 3M™ EMI-Absorber der Serie AB8000 -
Mittlere Rauschminderung und längere Haltbarkeit:
IN KÜRZE VERFÜGBAR: 3M™ EMI-Absorber der Serie AB7000E -
Große Einhausungen:
3M™ EMI Absorber AB5000HF und 3M™ EMI Absorber AB5000SHF Serie
-

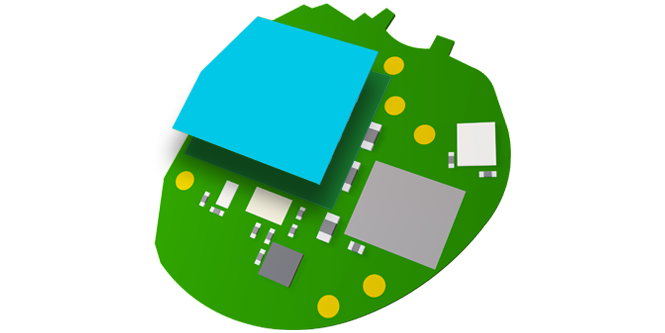

Befestigt an Mikroprozessoren
Hohe Taktfrequenzen von Datenmodulen und ICs können in der näheren Umgebung zu induzierten internen und externen EMI führen. Diese EMI-Geräusche können sich auf Telekommunikations- und Wi-Fi-Frequenzbereiche auswirken. Dies kann verhindert werden, indem Absorber mit hohem magnetischem Verlust eingesetzt werden, um sowohl die Taktfrequenzen als auch deren Oberwellen zu erfassen. Dünne Absorber können leicht über aggressiven Schaltkreisen angebracht werden, um Rauschen zu unterdrücken. Da ICs auch Wärme erzeugen können, sind Silikonharzabsorber eine gute Wahl für die Rauschunterdrückung bei hohen Temperaturen.
-
Produkte im Fokus:
-
Unter 2,5 GHz und anspruchsvolle Umgebungen:
IN KÜRZE VERFÜGBAR: 3M™ EMI-Absorber der Serie AB8000 -
Stabiles Harz:
IN KÜRZE VERFÜGBAR: 3M™ EMI-Absorber der Serie AB7000E
-

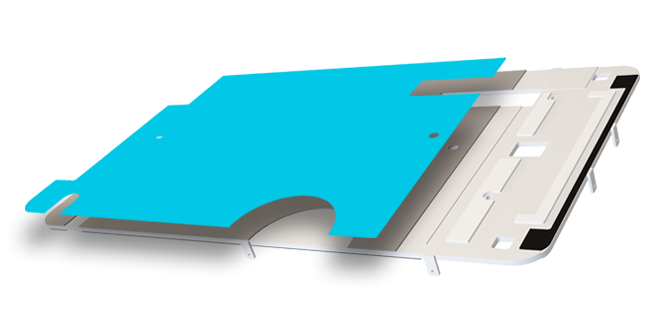

Zwischen Modul einfügen
Das Rauschen von PCB-Stapeln kann auf eine Kopplung von Leiterbahn zu Leiterbahn oder von Induktivität zu Leiterbahn zurückzuführen sein. Im Gegensatz zu Metallfolien begünstigen dünne Absorber mit hoher magnetischer Abschirmung und hohem Verlust keine Oberflächenströme, die zu additiven EMI-Problemen führen könnten. 3M bietet sehr dünne, leistungsstarke EMI-Absorber an, um Spalten zu füllen, ohne das elektrische System neu zu gestalten. 3M bietet auch Materialien mit hoher magnetischer Abschirmung und EMI-Absorptionsleistung an.
-
Produkte im Fokus:
-
Hohe magnetische Abschirmung und Absorptionseffizienz bis zu 2,5 GHz:
3M™ RF EMI Spezialabschirmfolie EM25TP -
Mittlere Rauschminderung und längere Haltbarkeit:
IN KÜRZE VERFÜGBAR: 3M™ EMI-Absorber der Serie AB7000E -
2-7 GHz:
IN KÜRZE VERFÜGBAR: 3M™ EMI-Absorber der Serie AB3000
-

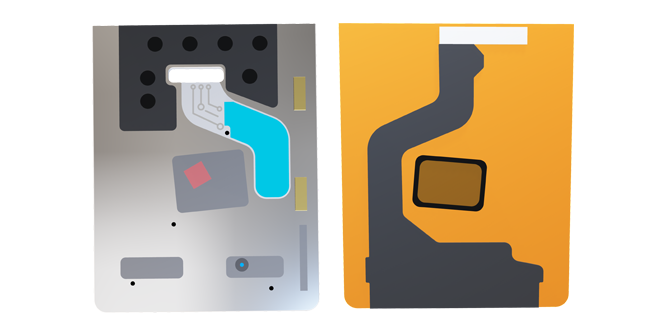

Kabelummantelung/-befestigung
Ob konventionelle oder flache Flexkabel, Kabel können selbst EMI ausstrahlen und als Antennen für externe EMI-Signale dienen, die in angeschlossene Komponenten einkoppeln können. Flexible Flachkabel können auch durch Leitung EMI zwischen Modulen erzeugen. Bei herkömmlichen Kabeln können Drosseln oder dünne Absorber zu einem wirtschaftlichen und effizienten EMI-Design beitragen. Lösungen für Flex-Flachkabel sind relativ klein und können EMI-Störungen in einer engen Umgebung unterdrücken – die Anbringung eines EMI-Absorbers auf der Oberseite ist eine gute Lösung.
-
Produkte im Fokus:
Kurze Kabel/Flex-Flachkabel
-
Unter 2,5 GHz:
3M™ RF EMI Spezialabschirmfolie EM25TP -
Mittlere Rauschminderung und längere Haltbarkeit:
IN KÜRZE VERFÜGBAR: 3M™ EMI-Absorber der Serie AB7000E -
Harte Bedingungen:
IN KÜRZE VERFÜGBAR: 3M™ EMI-Absorber der Serie AB8000 -
2-7 GHz:
IN KÜRZE VERFÜGBAR: 3M™ EMI-Absorber der Serie AB3000 -
Rollenformat:
3M™ EMI Absorber AB5000HF und 3M™ EMI Absorber AB5000SHF Serie
-
Diese Informationen sind nur ergänzend und ersetzen nicht die detaillierten Informationen in den technischen Datenblättern von 3M. Die tatsächliche Leistung hängt von der Größe des Absorbers und seiner Platzierung in einer bestimmten Anwendung ab.
-
EMI-Absorptionsleistung
Unsere EMI/RF-Absorber sind in verschiedenen Dicken und Leistungsmerkmalen erhältlich und ermöglichen es Ihnen, Rauschen zu unterdrücken und Elektronik in der Nähe zu schützen, und zwar mit der für Ihre Zielfrequenzen gewünschten Permeabilität und magnetischen Verlustleistung. Sie können Rauschen und Übersprechen minimieren, den SNR im Hochfrequenzbereich erhöhen und die Signalqualität und -zuverlässigkeit bei Frequenzen bis zu 10 GHz verbessern.

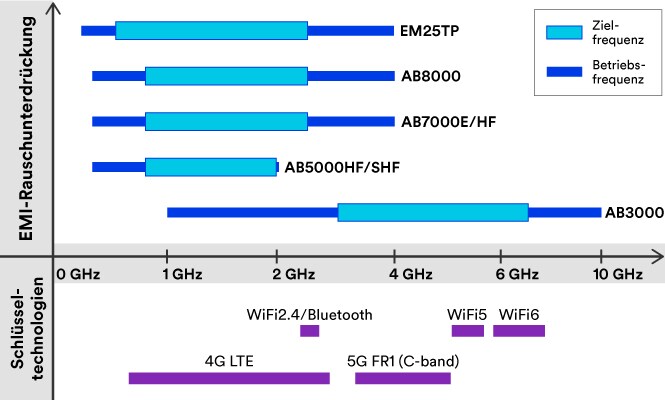

Definition der Absorberleistung
Der gewählte Frequenzbereich ist der Bereich, in dem der Imaginärteil der Permeabilitätskurve ~50% seines Maximalwertes überschreitet. Der Zielfrequenzbereich ist der ideale Bereich für Spitzenleistungen. Dies beruht auf den Frequenzen in wichtigen Anwendungen (z. B. LTE, Wi-Fi).
Die EMI-Rauschunterdrückung (Y-Achse) basiert in erster Linie auf den magnetischen Eigenschaften der Materialien (d. h. Permeabilität, Permittivität).
-

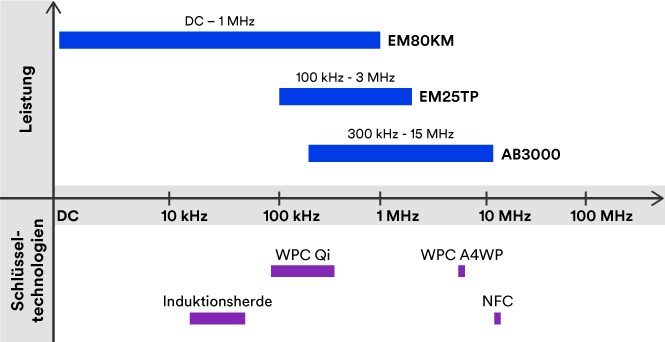

Magnetische Abschirmungsleistung
Diese EMI/EMV-Abschirmungslösungen bieten eine magnetische Abschirmung, um elektronische Geräte vor externen niedrigen Magnetfeldern (<15 MHz) zu schützen. Diese Materialien bieten eine gezielte Permeabilität zur effizienten Abschirmung der Magnetfelder, insbesondere EM80KM aufgrund der hohen magnetischen Permeabilität. Einige unserer anderen Materialien weisen ebenfalls eine hervorragende EMI-Absorptionsleistung von 200 MHz bis 4 GHz auf.
-
Vorgestelltes Produkt
-
Dieses vielseitige magnetische Material hilft beim Schutz empfindlicher elektronischer Komponenten und Schaltkreise in einer Vielzahl von Anwendungen. Es fungiert sowohl als magnetisches Abschirmmaterial als auch als Breitbandabsorber. Es ermöglicht eine gezielte Permeabilität für Frequenzen unter 5-10 MHz und ist ein hervorragender Absorber für EMI-Felder zwischen 200 MHz und 4 GHz.
Zukunftsfähige Lösungen
-

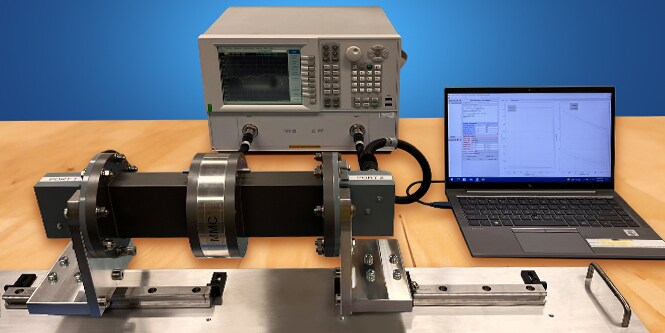

Bei 3M testen wir unsere EMI-absorbierenden und magnetischen Abschirmungslösungen für die Zukunft. Unsere Prüfmöglichkeiten umfassen:
- Simulation und Modellierung
- Frequenzmessung
- Magnetisierung des Materials
- Zuverlässigkeitstests für Alterung, Feuchtigkeit und Temperaturwechsel
- Und mehr
In vielen Fällen kann 3M seine technischen Kompetenzen und Testmöglichkeiten nutzen, um die richtige Lösung für Sie und Ihre Kunden zu finden. Ganz gleich, in welchem Bereich Sie tätig sind, Sie können sich darauf verlassen, dass die von Ihnen spezifizierten 3M Lösungen getestet und auf ihre Leistung hin geprüft sind. Praktisch überall auf der Welt. Jetzt und in Zukunft.
-
Video: Sehen Sie effektive magnetische Abschirmung
-
[MUSIC PLAYING]
In dieser Demonstration sehen Sie die Auswirkungen einer Reihe von Materialien auf einen sich drehenden Rotormagneten. Eine 0,7 mm dicke Kunststoffplatte und eine 0,1 mm dicke Kupferfolie haben keine Auswirkungen – das Magnetfeld bleibt ungehindert und der Rotor dreht sich weiter. Dann führen wir 3M™ RF EMI Spezialabschirmfolie ein, die den magnetischen Fluss teilweise oder vollständig abschirmen, um den Rotor zu verlangsamen oder anzuhalten. 3M bietet eine Reihe von Lösungen zur magnetischen Abschirmung an, darunter Materialien, die sowohl als magnetische Abschirmung als auch als Absorber fungieren können.
