Arten von Klebeverbindungen

Stoßverbindungen und Rohr-in-Rohr-Verbindungen werden üblicherweise in Wellen- und Kupplungsanwendungen wie Golfschlägern oder Antrieben verwendet. Die Rohr-in-Rohr Verbindung ist die verbesserte Klebeverbindungsvariante der Stoßverbindung.

Stoßverbindung

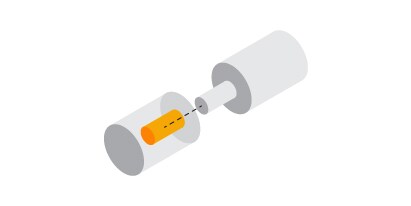

Rohr-in-Rohr-Verbindung

Diese Verbindungen werden häufig eingesetzt, um zwei Substrate im rechten Winkel zueinander zu montieren. Die Zapfenverbindung ist eine einzigartige Montageart für besonders starke Verbindungen wie z. B. in der Holzverarbeitung.

Eckstoßverbindung

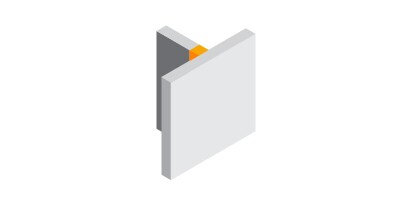

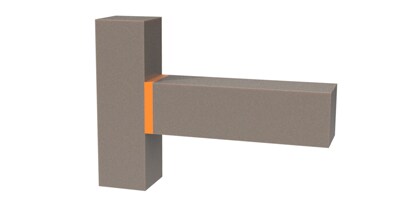

T-Verbindung

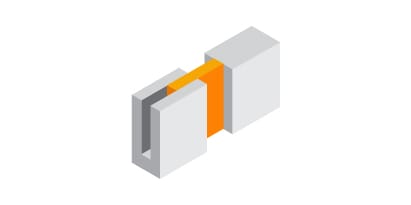

Zapfenverbindung

Verbindungen wie diese werden benötigt, wenn zwei große Oberflächen miteinander verbunden werden müssen. Ein Beispiel dafür ist die vertikale Außenverkleidung eines Kraftfahrzeuganhängers.

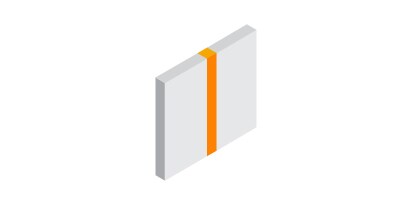

Stumpfe Stoßverbindung

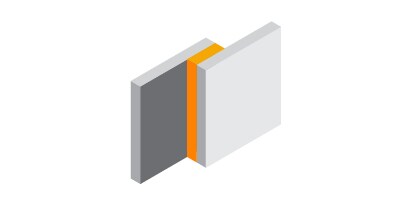

Überlappstoßverbindung

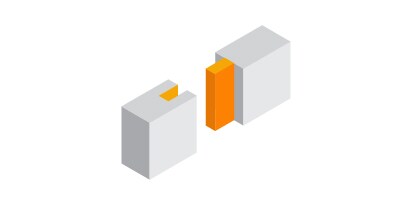

Nut-und-Feder-Verbindung
Keilzinkenverbindung

Verbindungen für Versteifungselemente kommen üblicherweise zum Einsatz, wenn man die Festigkeit einer größeren und flexibleren Platte erhöhen möchte.

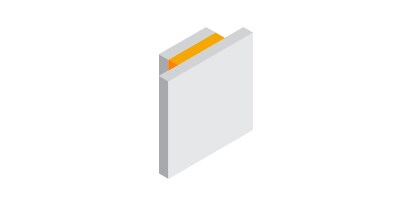

Anbringen von Versteifungselementen

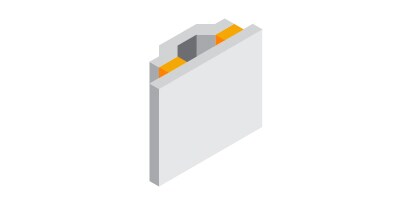

Verbindung eines Versteifungselements

Bei diesen Verbindungsarten werden zwei rechtwinklig zueinander stehende Substrate miteinander verbunden. Die Verklebung geschieht in diesem Fall an der Kante. Diese Verbindungstypen werden besonders häufig in der Holzverarbeitung eingesetzt.

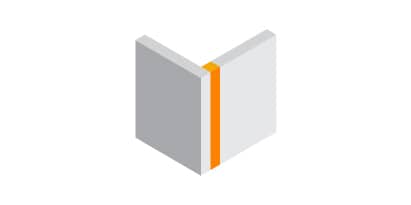

Eckstoßverbindung

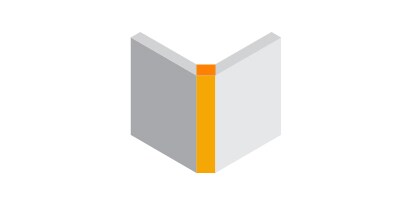

Gehrungsstoßverbindung

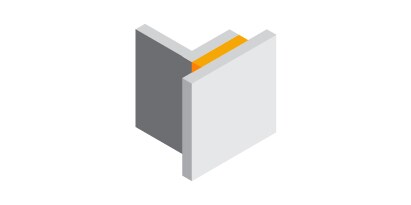

Winkelstoßverbindung
